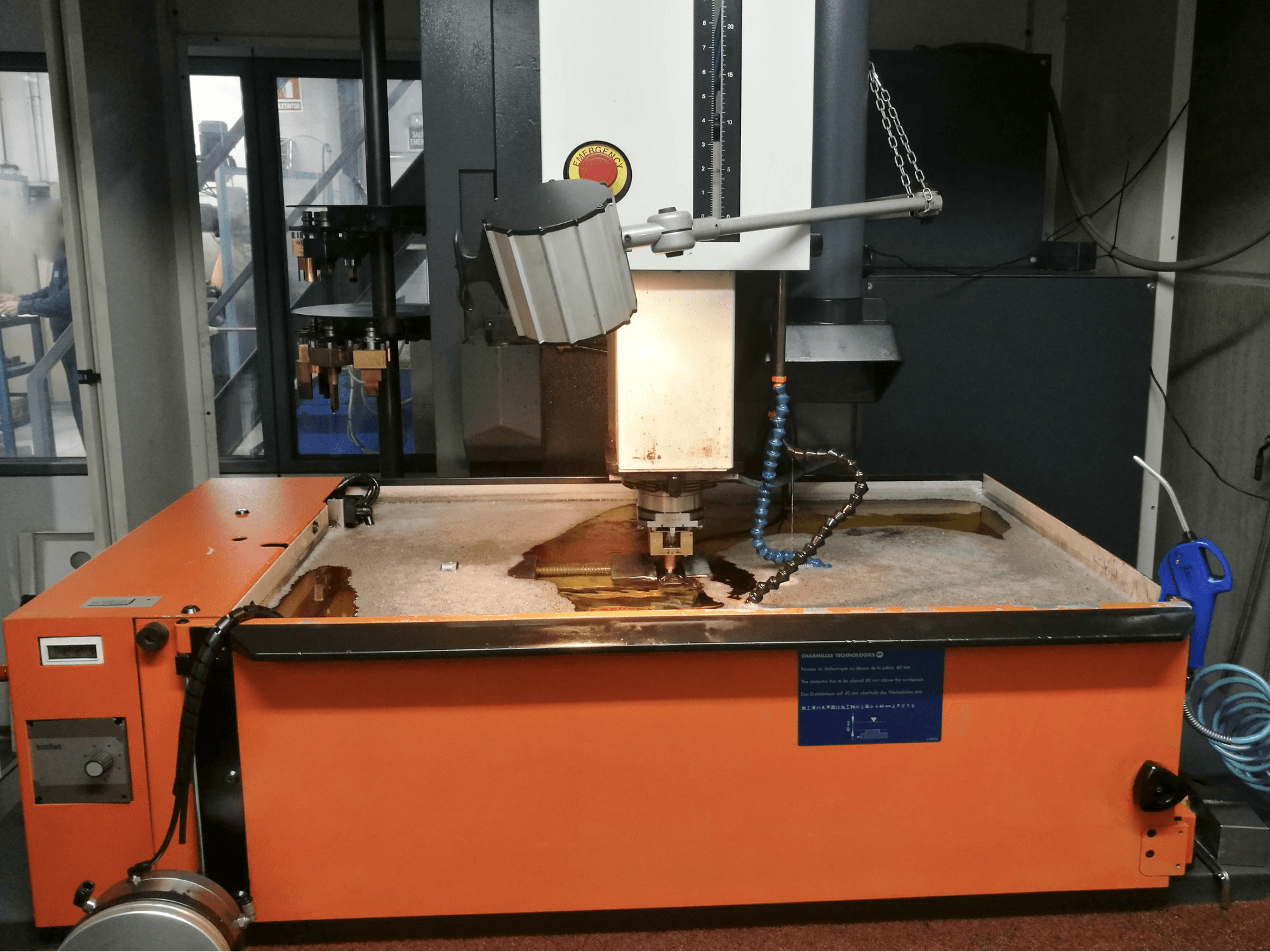

CHARMILLES - ROBOFORM 2000+ES-EDM-CHA-1996-00001

Bendri duomenys

• Matavimų plotis: 2790 mm
• Matavimų gylis: 1910 mm
• Matavimų aukštis: 2540 mm
• Mašinos svoris: 3450 kg

Valdymo blokas

• Prekės ženklas: CHARMILLES

Judėjimas

• X AŠIS Judėjimas: 320 mm
• X AŠIS Darbinis padavimas: 15 mm/s
• X AŠIS Tikslumas: 0.5 µm
• Y AŠIS Judėjimas: 220 mm
• Y AŠIS Darbinis padavimas: 15 mm/s
• Y AŠIS Tikslumas: 0.5 µm
• Z AŠIS Judėjimas: 320 mm
• Z AŠIS Darbinis padavimas: 15 mm/s
• Z AŠIS Tikslumas: 0.5 µm
• C AŠIS Judėjimas: 360° MM
• C AŠIS Darbinis padavimas: 100 tr/min
• C AŠIS Tiekimo jėga: 20 Nm
• C AŠIS Tikslumas: 1/1000°

Ruošinys

• X ruošinys: 550 mm
• Y ruošinys: 880 mm
• Z ruošinys: 225 mm
• Ruošinio svoris: 550 kg

Stalas

• Išorinis ilgis: 560 mm
• Išorinis plotis: 400 mm
• Aukščio reguliavimas: 550 mm
• T formos išdrožų dydis: 12 mm
• T formos išdrožos: 3
• Tarpas tarp: 125 mm

Terpė

• Pagrindinė elektros jungtis: 400 V / 50 Hz / 3P / 16 A
• Vartojamoji galia: 5 kVA
• Oro slėgis: 6 bar
• Dielektrinis bakas: 370 L
