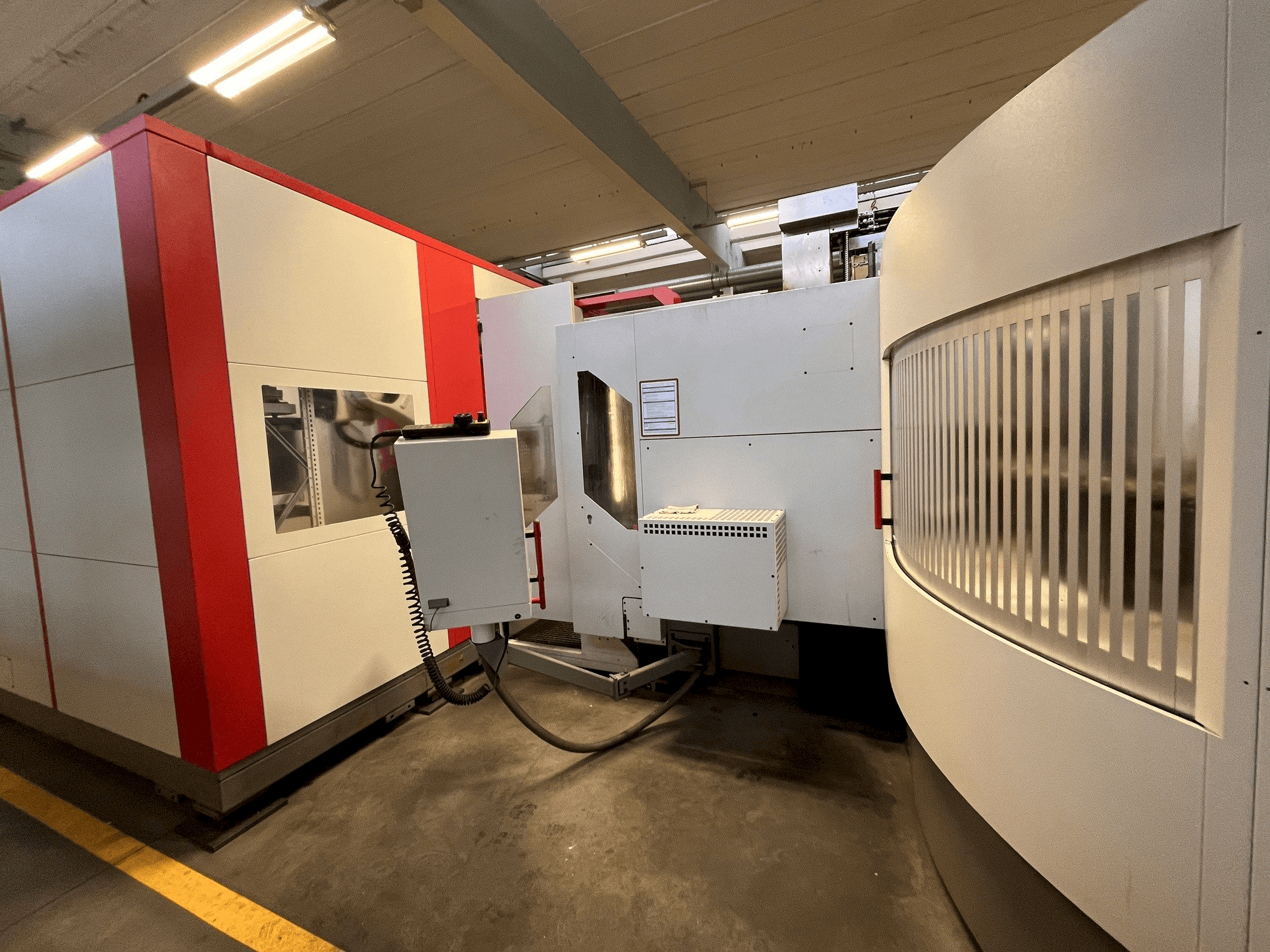

HERMLE RS1 robotų sistema

Rodyti originalo kalba

Šioje HERMLE RS1 robotų sistemoje, kurią sudaro 2 vienetai Hermle C30 U, 5 ašių vertikalus mašinos centras, pagamintas 2009 ir 2008 m., yra HEIDENHAIN iTNC 530 valdymo blokas ir jos suklio greitis yra 18 000 aps./min. Sistema komplektuojama su automatizuotu KUKA KR 150-2 2000 robotu, pagamintu 2008 m., turinčiu 6 ašis, kurių didžiausias padėklo svoris yra 140 kg.

Apžvalga

prekės ženklas: HERMLE
metai: 2009
MODELIS: RS1 Robot System
naudojimo tipas: Frezavimas
vietovė: Vokietija
mašinos tipas: Apdirbimo centrai (vertikalūs)
prieinamumas: Parduota
valdymo bloko prekės ženklas: HEIDENHAIN

Techninė informacija - HERMLE RS1 Robot System

Valdymo blokas

Prekės ženklas: HEIDENHAIN
Modelis: ITNC 530

Pagrindinė pavara

Suklio greičio diapazonas: 18000 1/MIN
Įrankio nuolydis: HSK A63
Ašių skaičius: 5

Judėjimas

X AŠIS Judėjimas: 650 mm
Y AŠIS Judėjimas: 600 mm
Z AŠIS Judėjimas: 500 mm
A AŠIS Judėjimas: +/- 115 º MM

Įrankiai

Saugyklos angos: 32
Maks. svoris: 8 kg
Maks. įrankio skersmuo: 300 mm

Papildoma įranga

- elemente yra 25 padėklai be spaustukų, 1 padėklas ant kiekvienos mašinos ir 23 ant automatikos
- su Renishaw jutikliniu zondu
- Komplekte yra drožlių konvejeris
- Vidinis aušinimo skysčio aukšto slėgio siurblys į komplektaciją neįeina

Papildoma informacija

Mašinos privalumai

Techninės mašinos privalumai:
- - Greitas padavimas: 45000 mm/min - nc pasukamo sukamojo stalo skersmuo 280
- - Su erowa prispaudimo sistema 160 mm gerklės matmuo - mts pagrindo plokštė 320p/a 2-f. MediaÜ. 2 kartus
- - Sukamasis stalas - ikz - drožlių rūšiuotojas
- - Suslėgto oro tiekimo veleno centras – automatinės kabinos durys – būsenos lemputė
- - Lovos apvija - rankinis kabinos stogas - losma ištraukimo sistema
- - Elektroninis rankratis - šarnyrinis juostinis konvejeris - įdėti papildomą dėtuvę: 157
- - Įrankių dėtuvė: 157 lizdai, 6 kartų padavimas, automatinės durelės, temperatūros kompensavimas
- - Pakrovimo ir iškrovimo aikštelių skaičius: 8
- - Įrankio matavimas: blum wz lūžimas/matavimas a1
- - Jutiklinis zondas: 2x renishaw omp 40-2ls, plc plėtinys 2-as matavimo zondas
Kokybiškos mašinos privalumai:
- - Robotas kuka 150-2 kr 2000:
- - 6 ašis, svoris: 1267 kg, pagrindinis kompiuteris, veikiantis su windows 10, ir soflex vnt. , veikiantis su windows xp. Padėklų stelažas 300x300 su 24 vietomis - iš jų 22 padėklai stelaže, iš kurių 3 yra galios suspaudimo blokai automatiniams spaustukams prispausti.
- - 2 kubiniai, 1x cilindriniai - 1x rankinis suspaudimo blokas
- - Padėklų lentyna 400x400 su 18 tarpų, iš kurių 17 padėklų yra lentynoje
- - Žaliavų sandėliavimo vietos:
- - 2x žaliavų sandėliavimo vietos kubinėms dalims, 60 vietų vienoje sandėliavimo vietoje. Galima krauti 50x15 matmenų žaliavą. - 2x žaliavos padėklai cilindrinėms dalims, 56 vietos viename padėkle. Galima krauti dalis su 6 mm kaiščiu.
- - 2x papildomas griebtuvas: 1x cilindrinėms, 1x kubinėms dalims
- - Kuka su 6 ašimis, kurių didžiausias padėklo svoris yra 140 kg - "kuka" rankinio valdymo bloko žaliavos pakrovimas per išorinę nustatymo stotį
- - Soflex užsakymų valdymo versija 4. 27
- - Pagrindinis kompiuteris veikia su windows 10, soflex pc veikia windows xp

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
