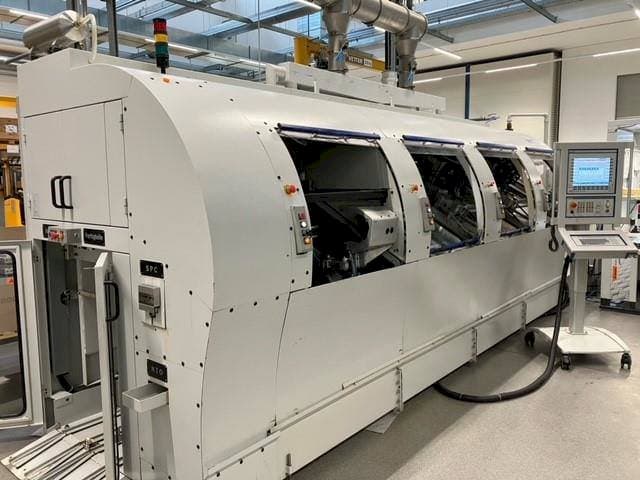

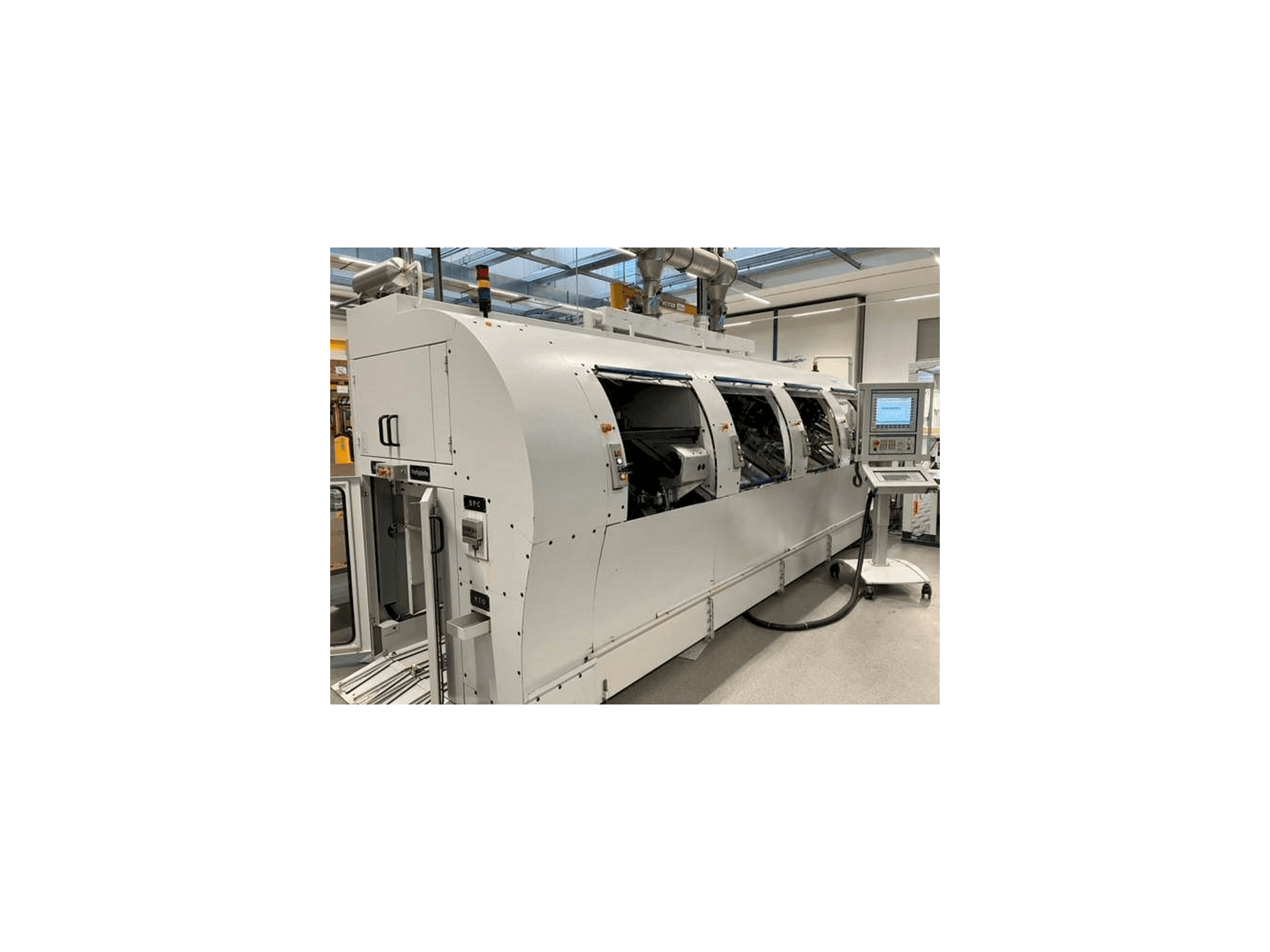

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Bendri duomenys

• Matavimų plotis: 3000 mm
• Matavimų gylis: 2200 mm
• Matavimų aukštis: 1200 mm
• Mašinos svoris: 16000 kg

Valdymo blokas

• Modelis: MTX

Pagrindinė pavara

• Suklio greičio diapazonas: 15000 1/MIN
• Suklio variklio galia: 8 kW

Judėjimas

• X AŠIS Judėjimas: 570 mm
• X AŠIS Skersinė pastūma: 40 m/min
• Y AŠIS Judėjimas: 320 mm
• Y AŠIS Skersinė pastūma: 40 m/min
• Z AŠIS Judėjimas: 265 mm
• Z AŠIS Skersinė pastūma: 24 m/min
• B AŠIS Judėjimas: ±130° MM
• C AŠIS Judėjimas: 360° MM
• C AŠIS Skersinė pastūma: 40 m/min

Ruošinys

• Ruošinio skersm. virš padėklo: 150 mm
• Ruošinio skersm. virš atramos: 150 mm
• Ruošinio skersm.: 100 mm

Įrankiai

• Saugyklos angos: 22
• Maks. svoris: 2,5 kg
• Maks. įrankio skersmuo: 63 mm
• Maks. įrankio ilgis: 105 mm
• Įrankio laikiklio tipas: HSK 40-A
