Okuma - MB-46VAECZ-MIL-OKU-2007-00004
Ar turite daugiau klausimų? Susisiekite su mumis!
![sales contact](https://s3.eu-central-1.amazonaws.com/gindumac/staff/profile_pictures/borja-garcia.png)
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
![whatsapp](https://gindumac.s3.eu-central-1.amazonaws.com/images/email-icons/whatsapp.png)

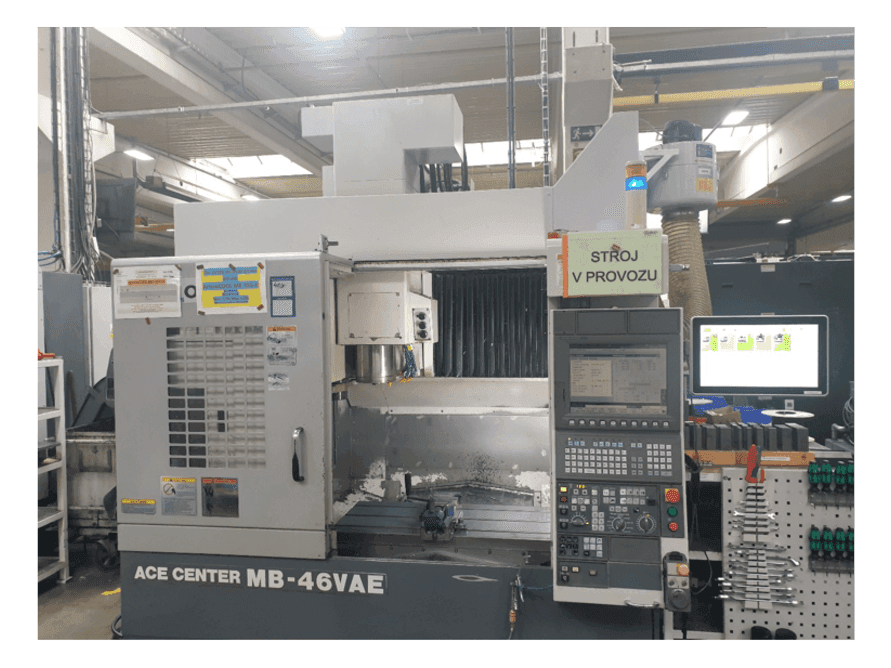

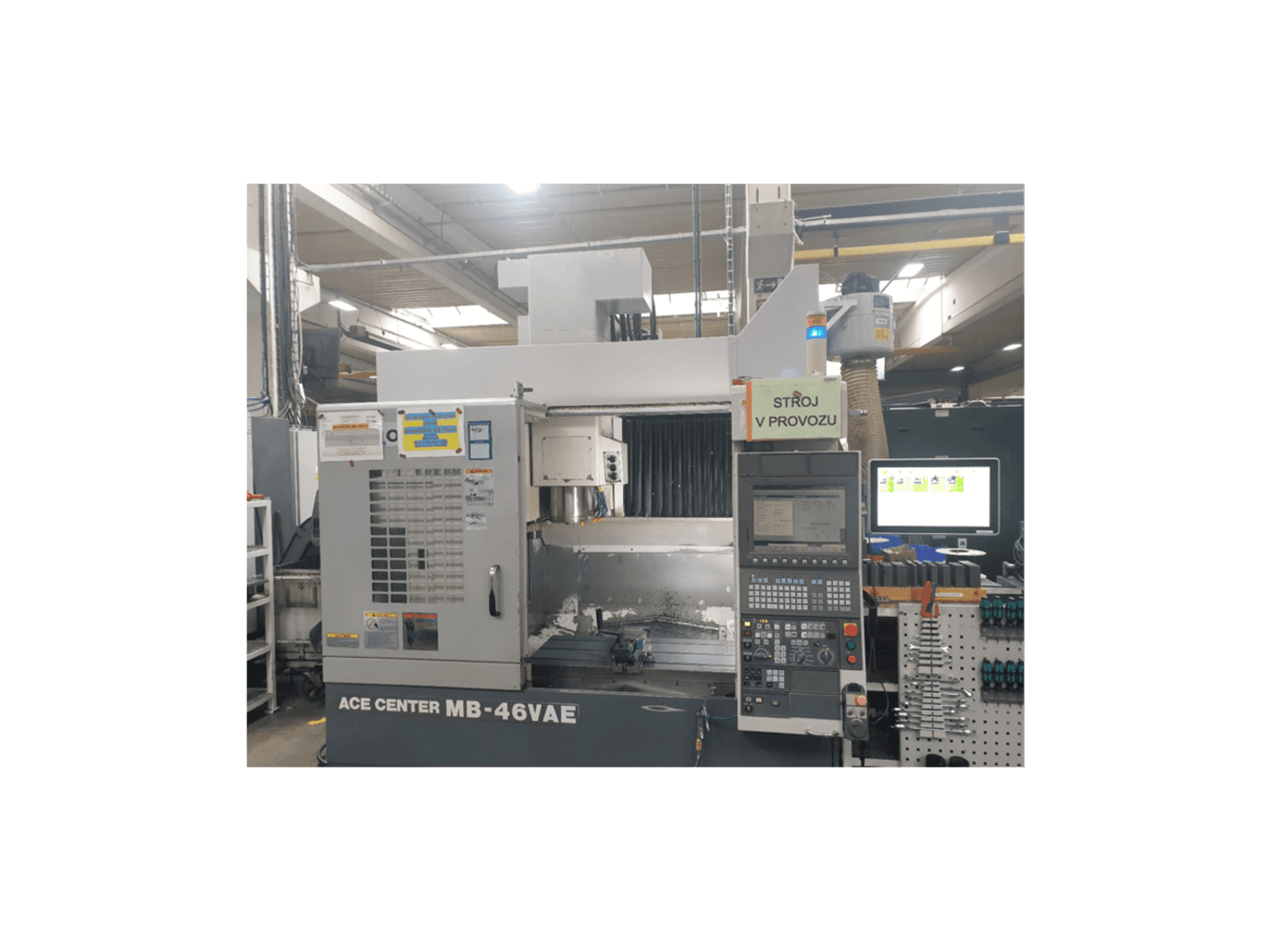

Šis Okuma MB-46VAE vertikalaus apdirbimo centras buvo pagamintas 2007 metais Japonijoje. Jame yra Okuma OSP-P200M valdymo blokas ir jis turi 3 ašis. Mašinos suklio greitis yra 15000 aps./min.
Apžvalga
- prekės ženklas: Okuma
- metai: 2007
- MODELIS: MB-46VAE
- naudojimo tipas: Frezavimas
- vietovė: Čekija
- mašinos tipas: Apdirbimo centrai (vertikalūs)
- prieinamumas: Parduota
- valdymo bloko prekės ženklas: Okuma
Techninė informacija - Okuma MB-46VAE
Bendri duomenys
- Matavimų plotis: 2805 mm
- Matavimų gylis: 2160 mm
- Matavimų aukštis: 2746 mm
- Mašinos svoris: 7500 kg
Valdymo blokas
- Prekės ženklas: Okuma
- Modelis: OSP-P200M
Pagrindinė pavara
- Suklių skaičius: 1
- Suklio greičio diapazonas: 15000 1/MIN
- Ašių skaičius: 3
Judėjimas
- X AŠIS Judėjimas: 762 mm
- Y AŠIS Judėjimas: 460 mm
- Z AŠIS Judėjimas: 460 mm
Ruošinys
- Ruošinio svoris: 700 kg
Stalas
- Išorinis ilgis: 1000 mm
- Išorinis plotis: 460 mm
Įrankiai
- Saugyklos angos: 32
- Maks. svoris: 8 kg
- Maks. įrankio skersmuo: 90/125 mm
- Maks. įrankio ilgis: 300 mm
- Įrankio laikiklio tipas: SK 40
Terpė
- Vartojamoji galia: 37,2 kVa
Papildoma informacija
- Techninės mašinos privalumai:
- - Min. - maks. Aukštis po velenu 150-610 mm
- - Tiekimas 32 m/min.
- - Greitas padavimas x/y: 40, z: 32 m/min.
- - Veleno variklio galia 22 kw
- - Per veleno aušinimo skystį
- - Rūko surinkėjas
- - Skiedrų konvejeris
- Kokybiškos mašinos privalumai:
- - Geros būklės, reguliariai prižiūrėtas
Mašinos privalumai
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
