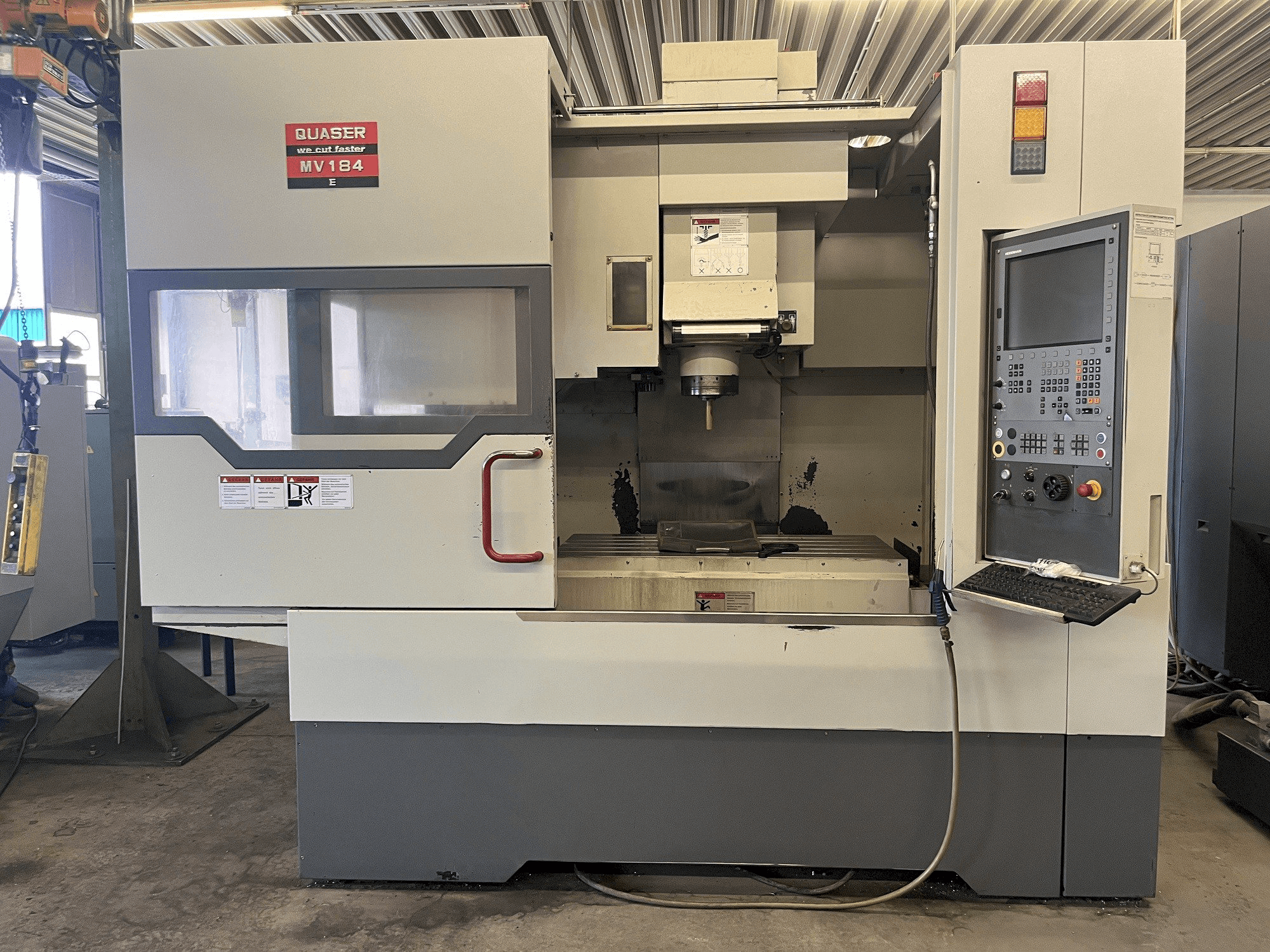

Quaser MV 184E vertikalus mašinų centras

Rodyti originalo kalba

Šis Quaser MV 184E vertikalus mašinų centras buvo pagamintas 2009 metais. Jame yra Heidenhain iTNC 620 valdymo blokas ir 3. Mašinos suklio greitis yra 30 - 12000 aps./min.

Apžvalga

prekės ženklas: Quaser
metai: 2009
MODELIS: MV 184E
naudojimo tipas: Frezavimas
vietovė: Vokietija
mašinos tipas: Apdirbimo centrai (vertikalūs)
prieinamumas: Parduota
valdymo bloko prekės ženklas: Heidenhain

Techninė informacija - Quaser MV 184E

Bendri duomenys

Matavimų plotis: 2820 mm
Matavimų gylis: 2920 mm
Matavimų aukštis: 2860 mm
Mašinos svoris: 6790 kg

Valdymo blokas

Prekės ženklas: Heidenhain
Modelis: iTNC 620

Pagrindinė pavara

Suklio greičio diapazonas: 30 - 12000 1/MIN
Suklio variklio galia: 17 kw
Ašių skaičius: 3

Judėjimas

X AŠIS Judėjimas: 1020 mm
Y AŠIS Judėjimas: 610 mm
Z AŠIS Judėjimas: 610 mm

Stalas

Išorinis ilgis: 1200 mm
Išorinis plotis: 600 mm
Stalo apkrova: 7 kg

Papildoma įranga

- Skiedrų konvejeris

Papildoma informacija

Mašinos privalumai

Techninės mašinos privalumai:
- - Vidinis aušinimo skysčio padavimas 20 barų
- - Įrankių skaičius žurnale 30 vnt
- - Įrankių laikiklis sk 40
- - Dvigubas įrankių keitiklis su 30 laikymo vietų
- - Didelių matmenų linijiniai kreiptuvai visose ašyse
- - Labai dinamiškos skaitmeninės tiekimo pavaros su 6800 n (z 13900 n) ašies galia
- - Kompiuteriu optimizuotas, sunkios mašinos korpusas pagamintas iš stipriai briaunoto ketaus
- - Greitasis važiavimas 32 rnlmin (z ;24 mlmin), pagreitis {x/y/z) 3/3 /3 m/s.
- - Sukimo momentas 108 nm
- - Siemens-weiss pagrindinis velenas sk 40, tinka standartiniams tvirtinimo elementams ir įrankiams su apdailos sistema
Kokybiškos mašinos privalumai:
- - Aušinimo sistema pagrindiniam velenui su atskira 100 1 alyvos aušinimo grandine ir oro tiekimu pagrindiniam varikliui
- - Iš anksto įkrauti rutuliniai varžtai sk. 45 mm
- - Įrankių laikikliai pagal din 69871 (bt 40 opcionas), įrankių priveržimo varžtai pagal din 69872 (iso) 7388 parinktis)
- - Skiedrų šalinimas, susidedantis iš 2 sraigtinių konvejerių ir sptll sistemos darbo zonoje, taip pat grandiklio juostinio konvejerio
- - 300 l talpos aušinimo skysčio bakas
- - Potvynis aušinimas, su 12 reguliuojamų išleidimo antgalių, esančių žiede ant veleno nosies, tiekimo našumas 60 1/min esant 2 barų filtras 80 µ drožlių plovimui ir potvynio vėsinimui
- - Vidinis aušinimo skysčio tiekimas su grundfoss siurbliu 20 barų. 251/min, įsk. Kasetinis filtras 25 µ
- - Skiedrų plovimas su grundtoss siurbliu 60 1/min esant 2 barams, nerūdijančio plieno drožlių padėklai darbo kameroje
- - Darbo kameros pilna apsauga su didelėmis apžvalgos durelėmis (durų atidarymas 900 mm) ir 2 darbo zonos žibintais, taip pat mašinos būsenos lempute
- - Pūskite orą, išorę. Sausam apdorojimui

Papildoma informacija

- Aušinimo skysčio purškimo pistoletas. - dviejų spalvų dažymas šviesiai pilka/pilka spalva. - Stiklinės svarstyklės X-. Y ir Z ašys (HDH), įskaitant perteklinį slėgį, kad būtų išvengta tiesioginės matavimo sistemos užteršimo. - Automatinis centrinis rutulinių varžtų tepimas. - Quaser apdirbimo centrai atitinka CE standartus.

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
