➤ Parduodamas naudotas SCHMID SE 368 | gindumac.com

Rodyti originalo kalba

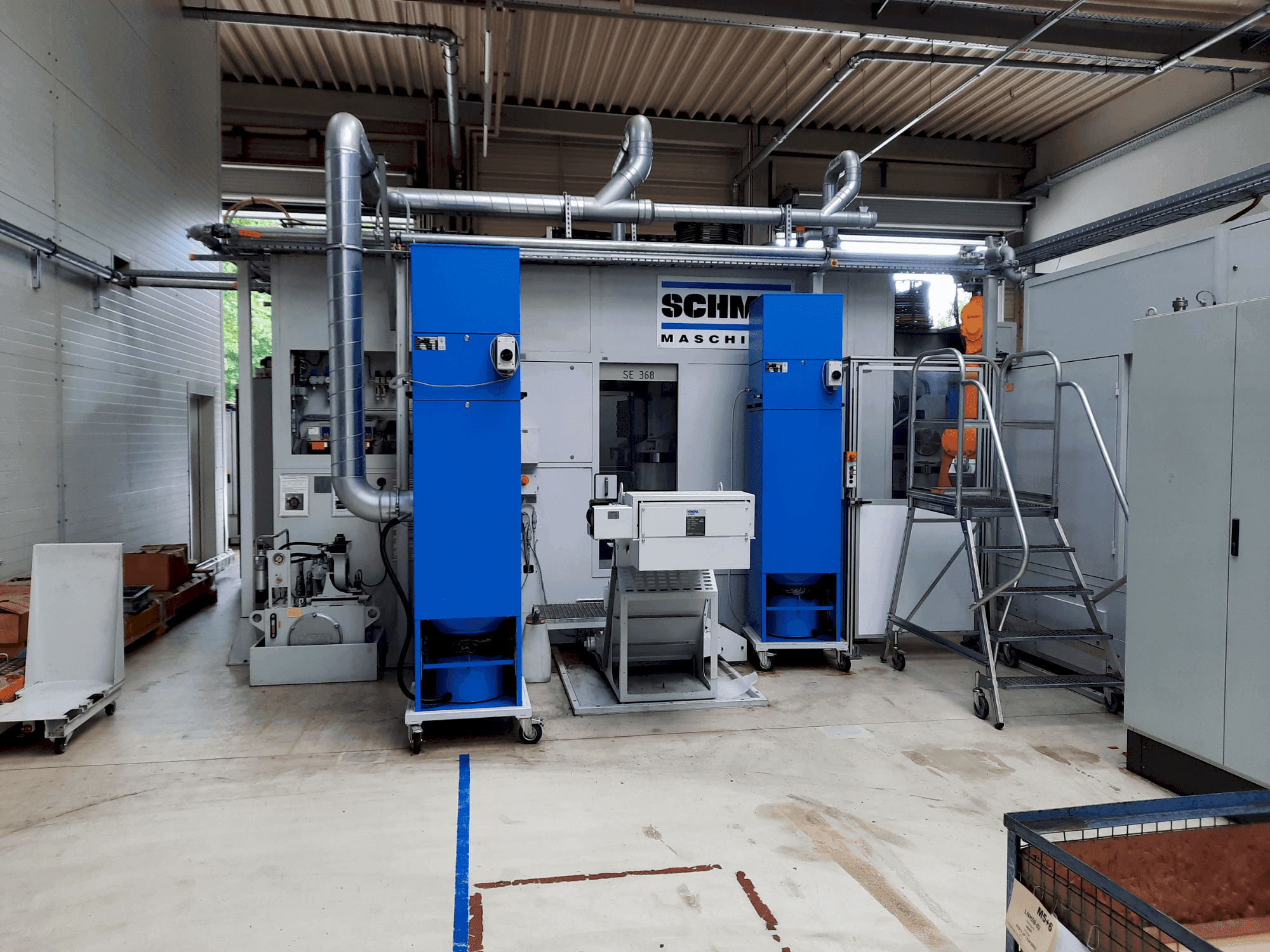

Šis 5 ašių SCHMID SE 368 horizontalus apdirbimo centras buvo pagamintas 2019 m. Jame yra „Siemens Sinumerik 840 D SL“ valdymas, greitas važiavimas 75/40/90 m/min X/Y/Z ir pervežimo stalas. Įrengtas dvigubas NC pasukamasis blokas, 30 kartų įrankio keitiklis ir HSK-A63 įrankių laikiklis. Maksimalus greitis yra 10 000 aps./min. Apima drožlių transporterį ir aušinimo sistemą. Puiki galimybė įsigyti šį SCHMID SE 368 horizontalaus apdirbimo centrą. Norėdami gauti daugiau informacijos apie šį horizontalųjį apdirbimo centrą, susisiekite su mumis.

Apžvalga

prekės ženklas: SCHMID
metai: 2019
MODELIS: SE 368
naudojimo tipas: Frezavimas
vietovė: Vokietija
mašinos tipas: Horizontalusis apdirbimo centras
prieinamumas: Parduota
valdymo bloko prekės ženklas: SIEMENS

Techninė informacija - SCHMID SE 368

Bendri duomenys

Mašinos svoris: 21000 kg

Valdymo blokas

Modelis: Sinumerik 840 D SL
Prekės ženklas: SIEMENS

Pagrindinė pavara

Suklių skaičius: 2
Suklio greičio diapazonas: 50 - 24000 rpm 1/MIN
Įrankio nuolydis: HSK-A63

Judėjimas

X AŠIS Judėjimas: 400 mm
X AŠIS Skersinė pastūma: 75 m/min
Y AŠIS Judėjimas: 450 mm
Y AŠIS Skersinė pastūma: 40 m/min
Z AŠIS Judėjimas: 550 mm
Z AŠIS Skersinė pastūma: 90 m/min

Įrankiai

Maks. įrankio skersmuo: 75 mm

Papildoma įranga

- Dvigubas velenas
- Pervežimo stalas
- 2x 2 NC sukamieji pasukami blokai
- Skirstomųjų spintų sistema
- Skiedrų konvejeris Knoll 600K-1 2019 m
- Hidraulinis mazgas
- Filtrų sistema
- Aušinimo sistema Lahntechnik KOF1803-100 2020 m
- Įrankio dėtuvės vietų skaičius: 2x 30
- Sukamasis stalas (NC / hidraulinis suspaudimas): nx 360o, vertikali ašis,

Papildoma informacija

Mašinos privalumai

Techninės mašinos privalumai:
- - Ibag trifazė pagrindinė pavara: s1-100% 40 kw / s6-40% 52 kw
- - Pagrindiniai veikimo duomenys darbinio veleno kw s1 : 3 12 29 40 40
- - Suklio apsisukimai apytiksl. 1/min. : 1 000 5 000 10 000 20 000 24 000
- - Sukimo momentas apytiksl. Nm: 27 27 27 19 17
- - Įrankio skersmuo su laisvomis gretimomis vietomis: 125 mm
- - Pasukamas stalas (nc / hidraulinis indeksavimas): vertikali ašis, 0° - 180°, maks. Sukimosi kampas jungiantis su 5-ąja ašimi: +/- 150°
- - Sukamojo stalo skersmuo: 400 mm, sukamasis stalas (horizontalios ašys u1-u2/ v1-v2), sukamasis stalas (nc / hidraulinis tvirtinimas): nx 360o, vertikali ašis, sukamojo stalo skersmuo: 330 mm
- - Padėklų tvirtinimas: 2 nulinio taško tvirtinimo moduliai / stalas
- - Padėties matavimo sistemos: absoliučios padėties matavimo sistemos
- - Padėties nuokrypis x - y - z : 0,008 mm (vdi / dgq 3441)

Papildoma informacija

- Mašina vis dar maitinama

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
