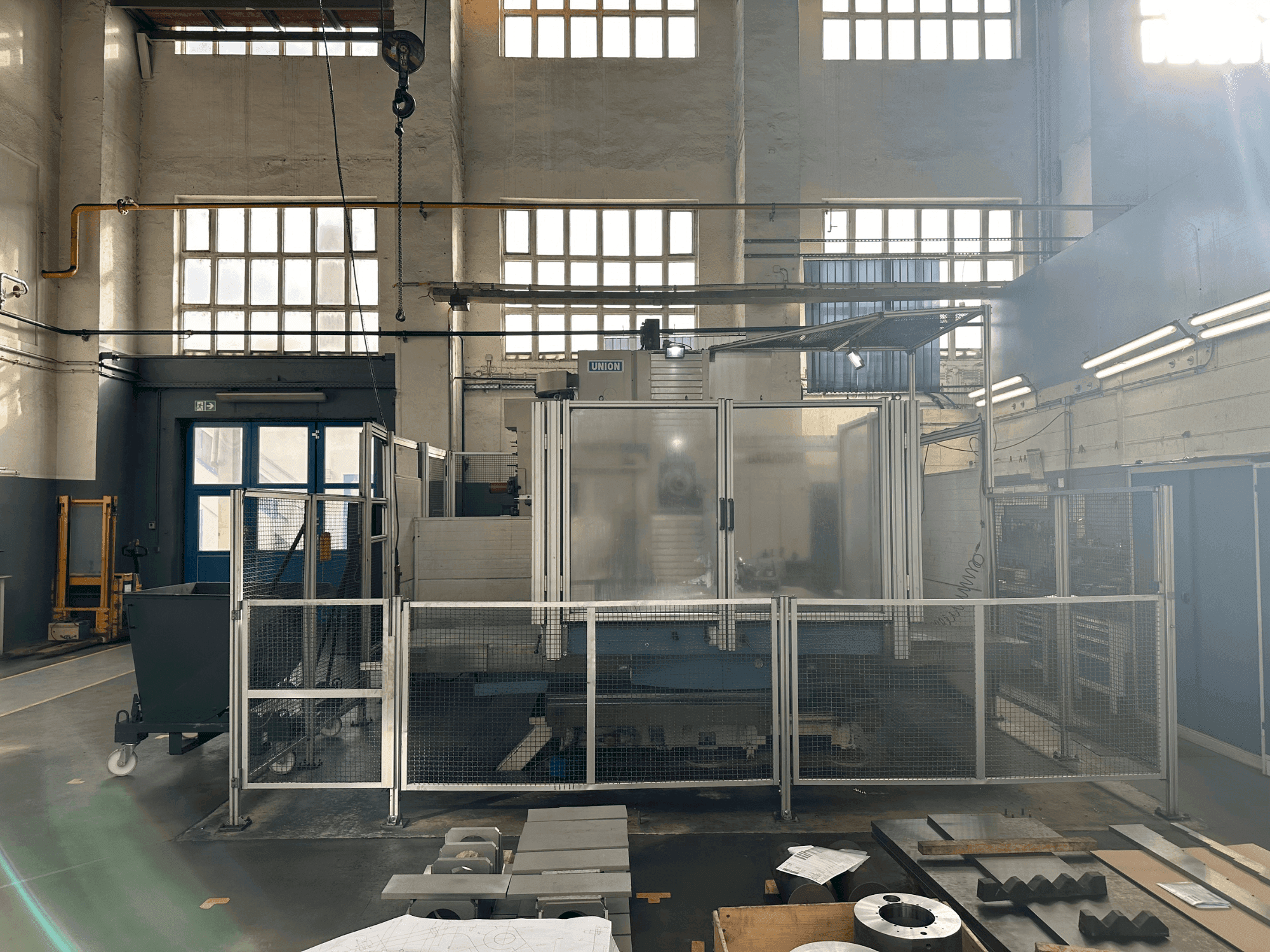

➤ Parduodama naudota Union TC 110 - 2002 - Frezavimo staklės

Rodyti originalo kalba

Ši 3 ašių jungties TC 110 frezavimo staklės, pagamintos 2002 m., yra tinkamai valdomos Heidenhain TNC 426 sistemos. Jis tiekiamas su SIDEPALSA 40 kartų įrankių keitikliu ir SK50 įrankių laikikliu. Stalo matmenys yra 1250 x 1600 mm, o judėjimas X, Y, Z ir W ašimis yra atitinkamai 2000 mm, 1600 mm, 1500 mm ir 550 mm. Jo velenas palaiko 110 mm skersmenį, padidindamas tikslumą, kai vardinis sukimo momentas yra 1639 Nm, o greitis siekia iki 4000 min^-1. Norėdami gauti daugiau informacijos apie šią Union TC 110 frezavimo stakles, susisiekite su mumis.

Apžvalga

prekės ženklas: UNION
metai: 2002
MODELIS: TC 110
naudojimo tipas: Kiti įrankiai
vietovė: Vokietija
mašinos tipas: Gręžimo įrenginys (Metalas)
prieinamumas: Parduota
valdymo bloko prekės ženklas: HEIDENHAIN

Techninė informacija - UNION TC 110

Bendri duomenys

Matavimų plotis: 5150 mm
Matavimų gylis: 8600 mm
Matavimų aukštis: 5150 mm

Valdymo blokas

Modelis: TNC 426
Prekės ženklas: HEIDENHAIN

Pagrindinė pavara

Suklių skaičius: 2
Suklio greičio diapazonas: 4000 1/MIN
Įrankio nuolydis: SK50
Ašių skaičius: 3

Judėjimas

X AŠIS Judėjimas: 2000 mm
X AŠIS Skersinė pastūma: 15m/min
Y AŠIS Judėjimas: 1600 mm
Y AŠIS Tiekimo jėga: 16kN
Y AŠIS Skersinė pastūma: 15m/min
Z AŠIS Judėjimas: 1500 mm
Z AŠIS Tiekimo jėga: 20kN
Z AŠIS Skersinė pastūma: 15m/min
W ašis Judėjimas: 550 mm

Įrankiai

Rodiklių skaičius: 40
Įrankio laikiklio tipas: SK50

Papildoma įranga

- Įrankių keitiklis SIDEPALSA 40 kartų
- Valdymas 79431 val. // Įrenginys 76080 val. // Programos vykdymas 27696 val.

Papildoma informacija

Mašinos privalumai

Techninės mašinos privalumai:
- - Pažangus valdymo blokas (heidenhain tnc 426) padidina operacijų tikslumą.
- - Veleno skersmuo: 110 mm
- - Slėgis, min. : 6 barai
- - Išorinis vamzdžio skersmuo: 8 mm
- - Pavarų pakopų skaičius: 2
- - Greičių diapazono pavaros 1 pakopa: 5-670min-1
- - Greičių diapazono pavaros 2 pakopa: 671-4000 min-1
- - Nominalus veleno sukimo momentas: 1639 nm
- - Maksimalus veleno sukimo momentas: 2012 nm
Kokybiškos mašinos privalumai:
- - Didelis suklio tikslumas su apskrito nuokrypio ir cilindriškumo reikšmėmis užtikrina aukštos kokybės apdailą.
- - Stiprus suklio sukimo momentas, užtikrinantis tvirtas pjovimo galimybes.
- - Stalo matmenys: 1250 x 1600mm

Papildoma informacija

- MAŠINA VIS VEIKIA MAITINIMO

*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
