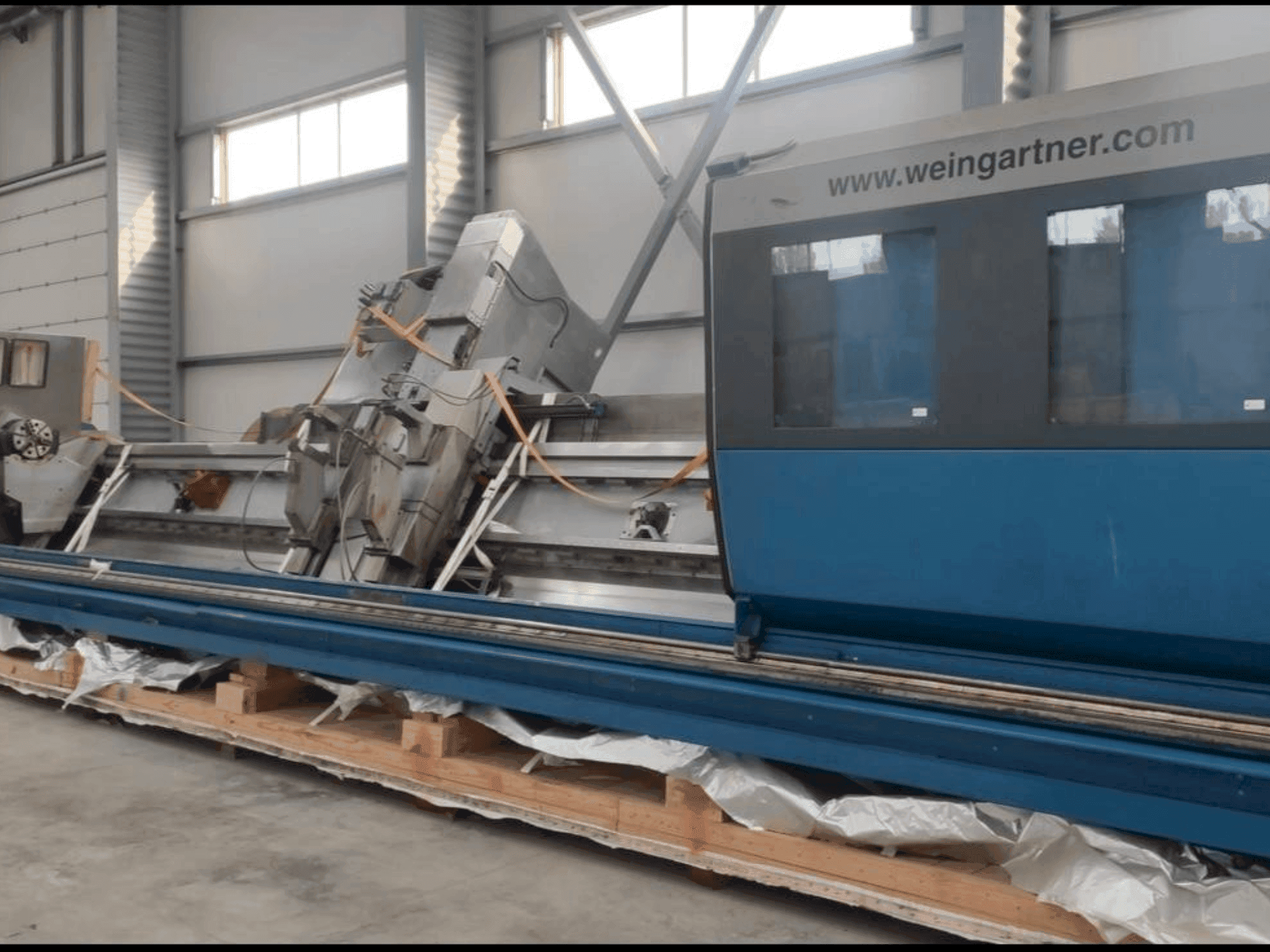

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Papildoma įranga

• - Galva: maitinamas kintamosios srovės servovarikliu: 1FT6 105 – 8SF71 – 3AG1, Sukimo momentas pasiekiamas pagrindiniame suklyje, kai veikia S1, Kūginės pavarų dėžės santykis: 4:1, Sliekinės pavaros santykis: 15:1, Bendras redukcijos koeficientas: 60:1, Pagrindinio veleno aukštis: 1550 mm, Pagrindinė veleno anga: 108 mm, griebtuvas Gr. 315: angos skersmuo: 95 mm, maks. slėgis: 27 barai, maks. suspaudimo jėga prie 27 barų: 17500 daN, suspaudimas išorėje: 25–245 mm, suspaudimas viduje: 90–310 mm
• - Skiedrų konvejeris: pavaros galia: 1,1 kW, išmetimo plotis: 250 mm, išmetimo aukštis: 850 mm, drožlių transportavimas: 300 dm³/h
• - Hidraulika: Siurblio tiekimas: 27 l/min, Maks. sistemos slėgis: 80 barų, pavaros galia: 4,6 kW, bako talpa: 60 l, alyvos aušintuvo galia: 0,3 kW
• - Frezavimo mazgas PUFK-320: periferinis ir kampinis frezavimo agregatas, pasukama ašis A tiekimas iš kintamosios srovės servovariklio: 1FT6 084 – 8AF71 – 3EL4, Planetinės pavarų dėžės santykis: 70:1, Pavaros perdavimo santykis: 3:1, Bendras redukcijos koeficientas: 210 :1, maks. sukimosi greitis: 90°/sek, Sukimosi diapazonas: ±90°, Maitinimas iš kintamosios srovės pagrindinio veleno variklio: 1PH7 137 – 2NF22 – 0CJ2, Maks. pjovimo galvutės skersmuo: 260 mm, maks. pjovimo galvutės greitis: 300 min⁻¹
• - Nulupimo įrenginys (pasirinktis): tiekiamas kintamosios srovės pagrindinio veleno varikliu: 1PH7 137 – 2NF22 – 0CC2, pavaros santykis: 2,4:1, maks. pjovimo galvutės greitis: 1800 min⁻¹
• - Priekinė stabili atrama: skersmens diapazonas (frezavimo žandikauliai): 25–220 mm, maks. suspaudimo jėga esant 80 barų (be efektyvumo): 1200 daN, maks. suspaudimo slėgis: 80 barų
• - Galinė stabili atrama: skersmens diapazonas (frezavimo žandikaulių ilgis): 25–220 mm, maks. suspaudimo jėga esant 80 barų (be efektyvumo): 1200 daN, maks. suspaudimo slėgis: 80 barų
• - Galinė atrama: tiekimas kintamosios srovės servovarikliu: 1FT6 064 – 6AF71 – 3EK4, kūginės spyruoklinės pavaros santykis: 50:1, maksimalus greitas judėjimas: 5000 mm/min., plunksnos skersmuo: 160 mm, eiga: 200 mm, slėgis prie 50 barų: 1500 daN, įtempimas prie 50 barų: 1000 daN, maks. slėgis: 50 barų
• - Ruošinio atrama: Skersmens diapazonas: 70 – 220 mm
• - Bendros mašinos specifikacijos: maitinimo įtampa: 3 x 380 V ± 10%, ciklas: 50 Hz ± 2%, didžiausia įvesties galia: 57 kW, maksimali galia: 100 A, valdymo įtampa: 24 V DC, sistemos slėgis (pneumatika): 6 – 10 barų, oro sąnaudos: 15–20 m³/val., oro jungtis: ½, sistemos slėgis (hidraulika): 90 barų

Papildoma informacija

Mašinos privalumai

• Techninės mašinos privalumai:
  • - Apdirbamos medžiagos: frezavimas tarp centrų: min. Ilgis: 585 mm, maks. Ilgis: 8 620 mm, skersmuo: 25 – 220 mm
  • - Mašinos komponentai: mašinos pagrindas: atstumas nuo išilginės slydimo kreipiamosios: 700 mm, išilginės slydimo kreipiamosios dalies ilgis: 10 900 mm, svoris: 20 000 kg, išilginis slydimas (z ašis): tiekimas kintamosios srovės servo varikliu: 1ft6 086 – 8af71 – 3ek4, kūginės pavaros santykis: 10:1, rutulinio sraigto skersmuo: 80 mm, rutulinio sraigto žingsnis: 20 mm, maksimalus greitas judėjimas: 5000 mm/min. , skersinis slydimas (x ašis): kintamosios srovės servovariklis: 1ft6 086 – 1af71 – 3eh1, kūginės pavaros santykis: 6:1, rutulinio sraigto skersmuo: 50 mm, rutulinio sraigto žingsnis: 10 mm, maksimalus greitas judėjimas: 5000 mm/min. , skersinio slydimo važiavimo būdas frezavimui: 256 mm, poslinkis slydimas (y ašis) : maitinimas naudojant kintamosios srovės servo variklį: 1ft6 084 – 1af71 – 3eh1, kūginės pavaros santykis: 6:1, rutulinio varžto skersmuo: 50 mm, rutulinio sraigto žingsnis: 10 mm, greita eiga maks. : 3000 mm/min, skersinis slydimo važiavimo būdas frezavimas: 250 mm
  • - Didelio tikslumo ir tvirta konstrukcija su pažangiu servo variklio valdymu, universaliomis apdirbimo galimybėmis su keliais įrenginiais ir stabiliomis atramomis
• Kokybiškos mašinos privalumai:
  • - Patobulintas tikslumas su pažangiais pavarų skaičiais ir rutuliniais sraigtiniais mechanizmais, efektyvus veikimas ir didelis greitas judėjimas

Papildoma informacija

• - Mašina vis dar maitinama
